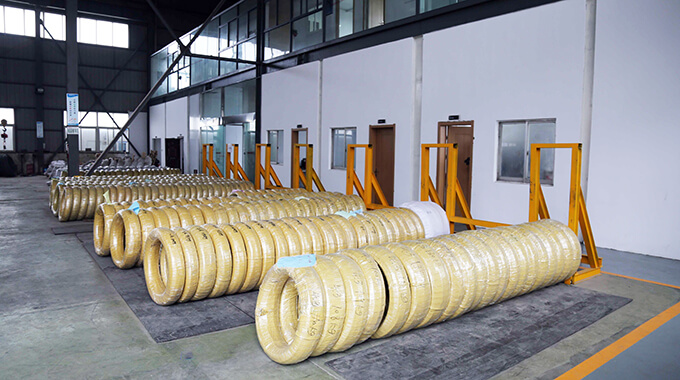

Ligne froide de compression de SWCH8A

Diamètre du fil: 0.40-46mm

Résistance à la traction: Veuillez vous référer à la page d'informations techniques

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupEst la Chine. C'est une société de référence qui a 20 ans d'expérience dans une entreprise qui se concentre sur les fils d'acier de qualité de titre froid dans toute l'équipe de gestion. Nous avons de bonnes relations avec beaucoup de fournisseurs de la rangée un dans l'industrie automobile et tout le fil de fil est fourni par des aciéries de marque. Toutes les commandes sont 100% traçables.

Conditions techniques de livraison

D Processus:

Processus DA:

Qualité de surface

- : Continu, lisse

- : Pas de points de suture, pas de chevauchement, nids de poule, rayures, pas de marques d'extension

- : Pas de rouille

Industrie appliquée

- : Industrie automobile

- : Construction

- : Industrie des machines et équipements

- : Autres industries

Étude de cas

Products & Service

Fil machine

Décapage et phosphatation

Tréfilage à froid

Recuit de globulisation

Inspection

Produits finis

1. composition chimique

Tableau 1-Ingrédients chimiques, unités %

Nuance d’acier	C	Si	Mn	P	S	Al	Classification
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Acier équivalent à un acier effervescent
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Acier calmé à l’aluminium
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Acier calmé

Tous les types d'acier dans ce tableau ne doivent pas dépasser 0,30% Cu, 0,20% Ni et 0,20% Cr.

2. propriétés mécaniques de la ligne

Tableau 2 Propriétés mécaniques des lignes par procédé D

Nuance d’acier	Classe de diamètre du fil mm	Résistance à la traction N/mm²	Striction %	Dureté (Référence) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≤3	≥540	-	-
	>3~4	≥440	≥45
	>4~5	≥390
	>5	≥340		≤85
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≤3	≥590	-	-
	>3~4	≥490	≥45
	>4~5	≥410
	>5	≥360		≤90
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≤3	≥690	-	-
	>3~4	≥590	≥45
	>4~5	≥490
	>5	≥410		≤92
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	>3~4	≥640		-
	>4~5	≥540		-
	>5~30	≥440		≤95
SWCH22A SWCH22A SWCH25A SWCH25A	>3~4	≥690		-
	>4~5	≥570		-
	>5	≥470		≤98

Remarques Dans le cas d'un diamètre de fil de 20 mm ou plus, le diaphragme est une valeur réduite de 5 par rapport à la valeur du tableau 2 De plus, pour un diamètre de 3 mm ou moins, le diaphragme n'est pas spécifié. 2 N/mm2 = 1MPa

Tableau 3 Propriétés mécaniques des lignes par procédé DA

Nuance d’acier	Résistance à la traction N/mm²	Striction %	Dureté (Référence) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

Remarques 1. la ligne utilisée pour le produit à traiter thermiquement, qui est de type SWCH6R à SWCH27K, peut avoir la limite inférieure de la résistance à la traction inférieure à la valeur dans le tableau 3 selon l'accord entre les parties réceptrices. 2. Lorsque le diamètre du fil est de 20 mm ou plus, l'ouverture est réduite de 5 par rapport à la valeur du tableau 3. Pour 3 mm ou moins, le diaphragme n'est pas défini. 3 1N/mm2 = 1MPa

3. profondeur de charbon-décalination

Tableau 4 Profondeur moyenne admissible de décalinisation

Unité mm
Diamètre du fil	Profondeur de décarburation ferritique	Profondeur totale de décarburation
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

Dans le cas de la ligne entre la profondeur de décarburation SWCH30K et SWCH50K et la désignation de l'orateur, le test 10.3.1 est effectué et la limite admissible de la profondeur moyenne de décarburation est conforme au tableau 4. Une ligne ayant un diamètre de plus de 32 mm est soumise à un accord entre les parties de réception.

4. allocation de diamètre de fil et de déviation différentielle

Tableau 5 Allocation de diamètre de fil et différence de différence

Diamètre du fil	Tolérance	Ovalisation
≤ 3	0-0.025	≤ 0.013
Plus de 3 et jusqu’à 6 inclus	0-0.030	≤ 0.015
Plus de 6 et jusqu’à 10 inclus	0-0.036	≤ 0.018
Plus de 10 et jusqu’à 18 inclus	0-0.043	≤ 0.022
Plus de 18 et jusqu’à 30 inclus	0-0.070	≤ 0.035
Plus de 30 et jusqu’à 40 inclus	0-0.100	≤ 0.050
Plus de 40 et jusqu’à 50 inclus	0-0.150	≤ 0.070

Note (4) La différence d'écart se réfère à la différence entre la valeur maximale et la valeur minimale du diamètre dans la même section transversale de la ligne.
